Описание товара:

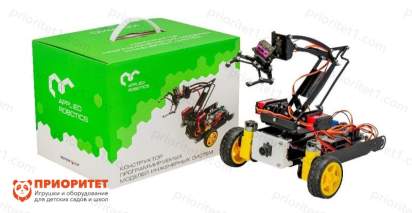

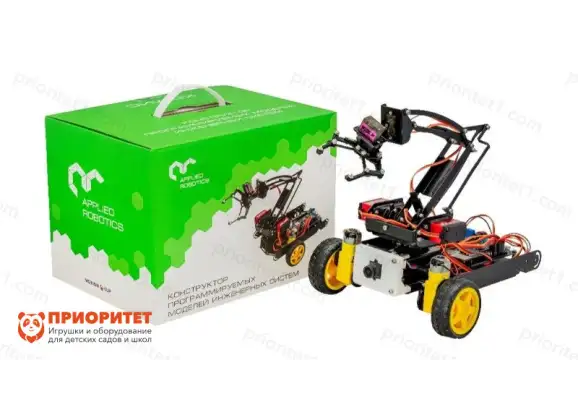

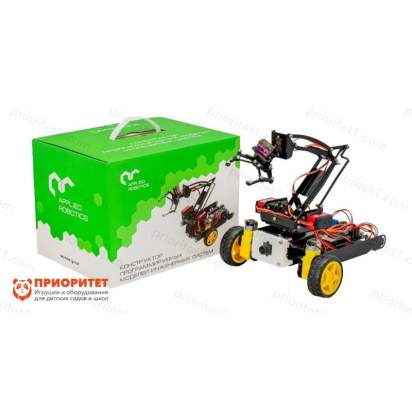

Образовательный набор предназначен для проведения учебных занятий по электронике, схемотехнике, мехатронике и робототехнике. Позволяет изучать основы технического творчества, элементы электроники и технические решения для проектирования инженерных систем.
Набор совместим с платформой Arduino (включая модуль расширения Arduino Mega2560) и подходит для создания:
- мехатронных систем с множеством приводов;
- мобильных роботов;
- манипуляционных роботов с системой технического зрения.
Все компоненты набора совместимы между собой конструктивно, электрически, аппаратно и программно.
Состав комплекта:
Конструктивные элементы:
- комплект металлических конструктивных элементов для сборки макета мобильного робота — 1 шт.;
- комплект конструктивных элементов из металла для сборки макета манипуляционного робота — 1 шт.
Приводы:
- сервопривод большой — 4 шт. (напряжение питания: 6 В);
- сервопривод малый — 2 шт. (напряжение питания: 6 В);
- привод постоянного тока — 2 шт. (напряжение питания: 6 В);
- шаговый привод — 2 шт. (напряжение питания: 6 В).
Датчики и модули измерения:
- фотоэлектрический модуль для измерения числа оборотов вращения вала — 2 шт. (5 В, с кодировочным диском);
- датчик освещённости — 1 шт.;
- датчик температуры — 1 шт.;
- инфракрасный датчик — 3 шт.;
- ультразвуковой датчик расстояния — 3 шт. (диапазон: 0,02–4 м, 5 В);
- мультидатчик для измерения температуры и влажности — 1 шт. (интерфейсы: RJ14, 1‑wire TTL; микроконтроллер 16 МГц, память 8 Кбайт, питание 5–12 В, размеры 40×26 мм).
Электронные компоненты:
- плата для беспаечного прототипирования — 1 шт. (830 контактов, размеры 165×55×10 мм, шаг точек 2,54 мм);
- набор светодиодов (5 оттенков, 100 модулей, 5 В) — 1 компл.;
- набор резисторов (30 номиналов, 600 элементов) — 1 компл.;
- звуковой излучатель — 1 шт.;
- тактовая кнопка — 5 шт.;
- потенциометр — 3 шт.;
- семисегментный индикатор (1 разряд, 5 В) — 1 шт.;
- жидкокристаллический дисплей (5 В) — 1 шт.
Коммуникационные модули:
- модуль беспроводного управления по ИК‑каналу — 1 шт.;
- модуль приёмника — 1 шт.;
- модуль пульта управления со встроенным передатчиком (12 кнопок) — 1 шт.;
- внешний модуль беспроводной передачи данных Bluetooth 2.0 (UART, 5 В) — 1 шт.
Источники питания и аксессуары:
- аккумуляторная батарея (7,2 В, 1400 мА·ч) — 1 шт.;
- зарядное устройство (0,2 А, вход 220 В, выход 7,2 В) — 1 шт.;
- блок питания (выход: 12 В, 2 А) — 1 шт.
Проводка и соединители:
- набор проводов «папа‑папа» — 1 компл.;
- набор проводов «папа‑мама» — 1 компл.;
- набор проводов «мама‑мама» — 1 компл.;
- набор 3‑проводных шлейфов «папа‑мама» — 1 компл.;
- набор проводов для макетирования (56 шт.) — 1 компл.
Ключевые модули управления:
- робототехнический контроллер (Arduino‑совместимый, размеры 80×130 мм, питание 6,8–12 В): порты подключения: 50 шт.; интерфейсы: USB (2), UART (3), I2C (1), SPI (1), 1‑wire TTL (1), Ethernet (1), Wi‑Fi (1), Bluetooth (1), ISP (2); программируемые элементы: 6 кнопок, 7 светодиодов; поддержка Arduino IDE и Mongoose OS (C/C++, JavaScript);
- модуль технического зрения (микропроцессор, интегрированная камера, ОС Linux) — 1 шт.
- модуль для создания дополнительной точки опоры (тип 1, высота 26 мм, диаметр шара 14 мм) — 1 шт.
