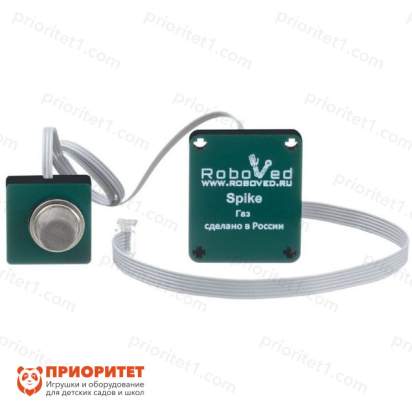

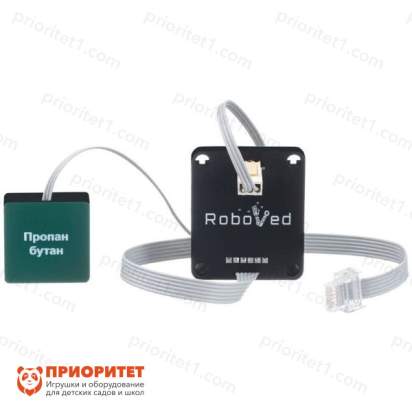

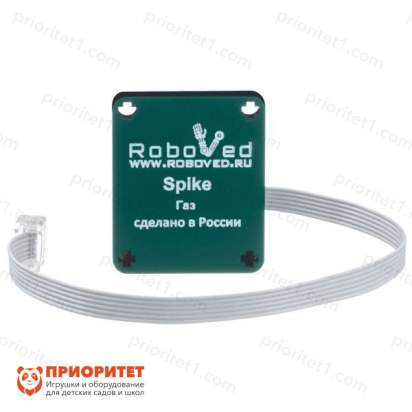

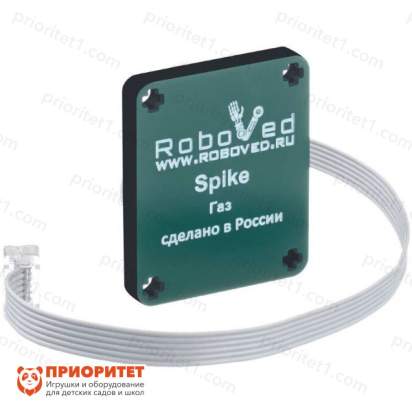

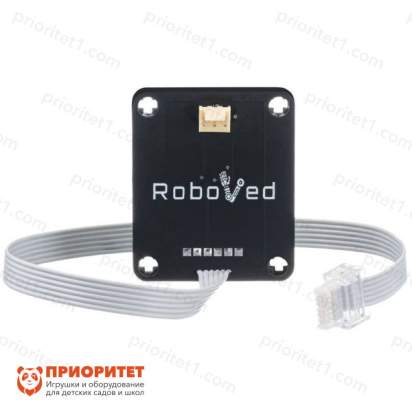

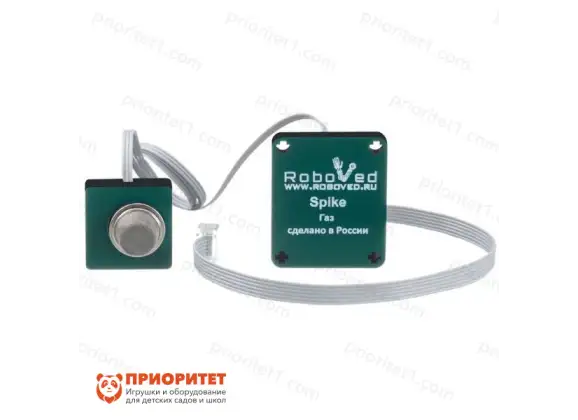

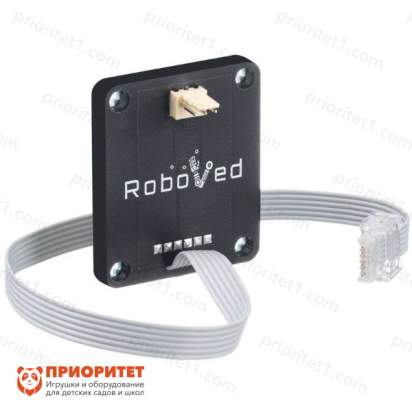

Описание датчика газа
Датчик газа разработан на основе полупроводникового анализатора газа. Модуль имеет высокий уровень чувствительности и быструю реакцию на изменение уровня углеводородных газов в воздухе.
Датчик имеет полупроводниковую пленку из оксида металла, чувствительную к газам. Когда ее нагревает специальный встроенный в датчик элемент, то она вступает в химические реакции с углекислыми газами. В результате электрическое сопротивление изменяется пропорционально уровню концентрации детектируемых газов.
Модуль имеет 4 вывода, 3 из которых являются основными:
- GMD;
- вывод питания +5В;
- аналоговый выход, подключаемый к аналоговому входу Spike.
Особенности:
- Подключение: через проводной шлейф к одному из портов Spike.
- Напряжение на входе: 5В.
- Питание: от 130 до 140 мА, в активном состоянии, от 0,5 до 0,8 мА в состоянии энергосбережения.
- Сигнал на входе (зависит от уровня концентрации детектируемых газов): от 1,2В плюс/минус 0,5 до Vcc -4%.
- Температура работы: до +50С.
Преимущества датчика:
- возможность управления нагревательным элементом;
- возможно использования в комплексе с другими датчиками, например, звуковыми и световыми;
- датчик газа выполнен в одном формате со всеми датчиками серии Roboved для Spike;
- возможность программирования;
- с помощью датчика можно создавать устройства сигнализации утечки газа, умные вытяжки, детекторы газа.
Что входит в комплект?
В комплекте 1 штука датчик газа Roboved для Spike.
Методические рекомендации к датчику
Соберите устройство, подключив датчик газа. Поднесите к датчику зажигалку и пустите газ. Проверьте работает ли датчик, будет ли сигнал о наличии углекислого газа в воздухе.
